Der ultimative Leitfaden zu 4U-Industrie-PCs für die industrielle Automatisierung

In modernen Industrieumgebungen muss Computerhardware anspruchsvollen Umgebungen standhalten und gleichzeitig robuste Leistung und Zuverlässigkeit bieten. Unter den verschiedenen Formfaktoren im industriellen Computing sticht der 4U-Industrie-PC als vielseitiges Arbeitstier hervor. Dieser Leitfaden untersucht diese Systeme ausführlich – von ihrem Design und ihren Funktionen bis hin zu ihrer effektiven Auswahl und Bereitstellung. Er zeigt, welchen Beitrag ein Unternehmen wie YENTEK, ein Hightech-Unternehmen mit Fokus auf Forschung und Entwicklung, Produktion, Vertrieb und Service von Industriecomputerprodukten, zu diesem Bereich leistet.

Dieser Leitfaden ist übersichtlich strukturiert, ohne mit nummerierten Abschnitten überladen zu wirken. Jede Überschrift behandelt einen wichtigen Aspekt von 4HE-Industrie-PCs, und praktische Beispiele veranschaulichen die Anwendung in der Praxis.

Die Industrie-PC-Landschaft verstehen

Industrie-PCs (IPCs) sind auf Zuverlässigkeit und Robustheit in Umgebungen ausgelegt, in denen herkömmliche Computer für den Endverbraucherbereich aufgrund extremer Temperaturen, Vibrationen, Staub, Feuchtigkeit oder elektrischer Störungen ausfallen können. Sie sind ein Eckpfeiler der modernen Automatisierung und treiben Steuerungssysteme, Datenerfassung, maschinelles Sehen, Robotik und Edge Computing voran.

4U-Industrie-PCs sind rackmontierbare Systeme, die in einem standardmäßigen 19-Zoll-Geräterack vertikal vier Höheneinheiten (HE) belegen – also etwa 178 mm (7 Zoll). Dieser Formfaktor bietet Platz für Erweiterungen, Kühlleistung, Stromversorgung und E/A-Konnektivität und ist daher eine beliebte Wahl für industrielle Automatisierungs-Frameworks.

Erkundung der Anforderungen der industriellen Automatisierung

Automatisierungssysteme erfordern Computerplattformen, die auch unter anspruchsvollen Bedingungen eine dauerhafte Leistung und Verfügbarkeit gewährleisten. Zu den wichtigsten Leistungsfaktoren zählen:

Kontinuierliche Rechenlasten für Echtzeitsteuerung und Datenverarbeitung

Hohe Zuverlässigkeit zur Minimierung von Ausfallzeiten

Erweiterbare Schnittstellen für ältere und moderne Tools

Mechanische Robustheit und thermische Effizienz in rauen Umgebungen

Industrie-PCs wie die im 4U-Formfaktor verfügen häufig über mehrere Erweiterungssteckplätze (z. B. PCIe, PCI), unterstützen ECC-Speicher, duale NICs und Watchdog-Timer – eine überzeugende Ergänzung für Automatisierungsarchitekturen.

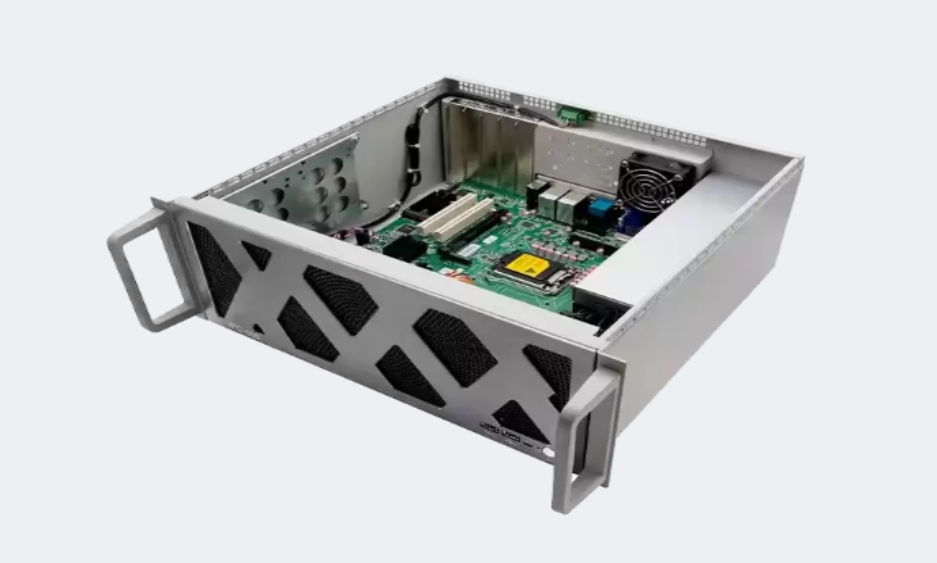

Designmerkmale eines 4U-Industrie-PCs

Was zeichnet einen 4U-Industrie-PC aus? Der Formfaktor bietet ausreichend Platz für:

Mehrere Erweiterungsschächte für Controller, Vision-Karten, GPUs oder Feldbusschnittstellen

Redundante oder leistungsstarke Netzteile zur Unterstützung von Peripheriegeräten und E/A-Modulen

Verbesserte Kühlsysteme – Doppel- oder Dreifachlüfter, Luftstrompfade, sogar Optionen für Flüssigkeitskühlung

Robustes Gehäuse mit geschweißtem Stahl, verstärkten Ecken und Erdung für EMI-Beständigkeit

Effizientes thermisches Design zur Wärmeregulierung in geschlossenen Racks oder offenen Rahmen

Rackmontierbare Halterungen und Standard-Montageschienen ermöglichen einen nahtlosen Einsatz in Bedienfeldern oder Rechenzentren.

Kernkomponenten und Erweiterbarkeit

Ein gut konzipierter 4U-Industrie-PC integriert:

Motherboard-Auswahl: Industrietaugliche Boards mit gesockelten CPUs (oft Xeon- oder Core-Serie), die ECC-Speicher unterstützen

Prozessoroptionen: Xeon- oder Multi-Core-Prozessoren von Intel/AMD, die Leistung und thermischen Spielraum ausbalancieren

Speicherarchitektur: ECC-DIMMs, skalierbar auf bis zu 128 GB oder mehr für rechenintensive Workloads

Speicher: Kombinationen aus M.2 NVMe, SATA SSDs, RAID-Arrays oder sogar Hot-Swap-Schächten

Erweiterungssteckplätze: PCIe- und PCI-Steckplätze in voller Höhe für Automatisierungskarten, zusätzliche E/A-, GPUs- oder FPGA-Module

Netzwerkschnittstellen: Mehrere Gigabit- oder 10-GbE-Ports; optional Wi-Fi oder andere Protokolle

Externe E/A-Anschlüsse: USB, seriell (RS-232/422/485), VGA/DisplayPort, Audio, digitale E/A – alle über die Vorder- oder Rückseite zugänglich

Diese Modularität ermöglicht es Integratoren, Systeme genau auf die Anwendungsanforderungen zuzuschneiden – sei es bei der Steuerung von SCADA, der Ausführung von KI-Inferenz in Bildverarbeitungssystemen oder der Orchestrierung der SPS-Kommunikation.

Zuverlässigkeit und Wartungsfreundlichkeit

Industrielle Anwendungen erfordern oft einen Dauerbetrieb. Zu den Verbesserungen der Zuverlässigkeit gehören:

ECC-Speicher zum Erkennen und Korrigieren von Speicherfehlern

Watchdog-Timer zum automatischen Zurücksetzen eingefrorener Systeme

RAID-geschützter Speicher zum Schutz vor Festplattenausfällen

Doppelte Stromversorgung mit automatischer Ausfallsicherung

Remote-Management-Schnittstellen (IPMI, KVM-over-LAN) zur Fernüberwachung

Wartungsfunktionen wie von vorne zugängliche Laufwerksschächte, Hot-Swap-fähige Lüfter und modulare Netzteile minimieren die Ausfallzeiten während der Wartung.

Wärmemanagement unter rauen Bedingungen

Zuverlässige Kühlung sorgt für Langlebigkeit. Gutes thermisches Design in 4U-Systemen bietet:

Für industrielle Staubbelastung optimierte Hochleistungslüfter

Zugängliche und reinigbare Luftfilter

Durchdachte Luftstromführung, die heiße Komponenten isoliert

Optionale Kühlkörper oder Leitplatten für Hochtemperatur-Racks

Selbst in Umgebungen mit erhöhten Umgebungstemperaturen – wie etwa in Fabrikhallen – trägt ein solches Design dazu bei, die Stabilität der Komponenten aufrechtzuerhalten.

Anpassung im Vergleich zu Standard-Builds

Sie haben die Wahl zwischen:

Industrie-PCs von der Stange: Komplett montierte Einheiten mit Standardkonfigurationen – kostengünstig und schnell einsatzbereit

Kundenspezifische Builds: Maßgeschneiderte Lösungen mit Integration spezialisierter E/A, Branding, Zertifizierungen oder proprietärer Module

Hier kommen Spezialisten wie YENTEK ins Spiel – sie verfügen über umfassendes Know-how als Hightech-Unternehmen mit Fokus auf Forschung und Entwicklung, Produktion, Vertrieb und Service von Industriecomputerprodukten. Ihr Servicemodell unterstützt sowohl Standardproduktlinien als auch maßgeschneiderte Lösungen und gewährleistet so die Abstimmung der Lösungen auf die Automatisierungsanforderungen der Kunden.

Auswahl des idealen Systems für Ihren Anwendungsfall

Wägen Sie bei der Auswahl eines 4U-Industrie-PCs Folgendes ab:

Rechenleistung: Für Echtzeitsteuerung oder maschinelles Sehen ist die CPU- und Speicherkapazität entscheidend

Peripheriekonnektivität: Identifizieren Sie die erforderlichen Erweiterungssteckplätze und E/A für ältere oder proprietäre Geräte

Umweltverträglichkeit: Beständigkeit gegen Temperatur, Feuchtigkeit, Staub, Vibration und elektrische Störungen

Redundanz und Betriebszeit: Bestimmen Sie den Bedarf an Dual-Power-, RAID- und Watchdog-Systemen

Zertifizierungen: Einhaltung von CE-, UL- oder branchenspezifischen Standards je nach Region oder Bereich

Support und Lebenszyklus: Langfristige Verfügbarkeit und proaktive Wartung durch Hersteller oder Anbieter

Mit diesen Kriterien können Sie das Systemdesign genau auf die Anwendungsanforderungen abstimmen.

Integration in Automatisierungsarchitekturen

Der Einsatz eines 4U-Industrie-PCs in Automatisierungsframeworks umfasst typischerweise:

Rackmontage im Kontrollraum oder Edge-Schrank

Integration mit SPS, Sensoren, Robotern oder Bildverarbeitungssystemen – oft über serielle, digitale E/A- oder Feldbuskarten

Anbindung an Netzwerke für SCADA, MES oder Unternehmenssysteme

Stromanschluss mit optionaler USV oder Stromaufbereitung

Umweltschutzmaßnahmen wie gefilterte Luftzufuhr oder Temperaturkontrolle in Gehäusen

Industrie-PCs dienen häufig als Datenkonzentratoren oder Koordinationsknotenpunkte und verbinden Steuerlogik, Intelligenz auf Maschinenebene und Systeme auf höherer Ebene.

Aufrechterhaltung der Betriebsgesundheit

Zur langfristigen Behandlung gehören:

Überwachung des Systemzustands über IPMI oder eingebettete Dienstprogramme

Konfigurieren von Warnungen für Temperatur-, Lüfter-, Stromversorgungs- oder Speicheranomalien

Planen Sie vorbeugende Wartungsarbeiten, beispielsweise die Reinigung von Lüftern und Filtern

Sicherstellen, dass BIOS-, Firmware- und Betriebssystem-Patches für den industriellen Einsatz geeignet und qualifiziert sind

Sicherung des Systems, einschließlich physischer Sperrung, Datenverschlüsselung und Minimierung von Angriffsflächen

Eine effektive Wartung verlängert die Lebensdauer und erhöht die Betriebssicherheit.

Kostenüberlegungen und langfristiger Wert

Die Anschaffungskosten für 4U-Industrie-PCs sind zwar höher als bei Verbrauchersystemen, sie bieten jedoch:

Erweiterte Serviceverfügbarkeit – bei Industriekomponenten üblich für 5 bis 10 Jahre oder mehr

Weniger Ausfälle und weniger ungeplante Ausfallzeiten – das bedeutet Betriebseinsparungen

Geringerer Bedarf an Feldaustausch, Konfiguration und Systemwiederherstellungsbemühungen

Skalierbarkeit zur Weiterentwicklung mit den Automatisierungsanforderungen durch modulare Upgrades

Die Zusammenarbeit mit Herstellern wie YENTEK – die integrierte Forschung und Entwicklung, Produktion, Vertrieb und Service anbieten – sorgt für Kontinuität und gewährleistet die Kompatibilität zwischen Hardware, Middleware und Support.

Leitfaden für Migration und Lebenszyklusverwaltung

Industrielle Umgebungen entwickeln sich schrittweise weiter. Beachten Sie beim Upgrade Folgendes:

Beibehaltung der Rackmontage und der E/A-Kartenkompatibilität

Sicherstellen, dass Firmware und Betriebssystem mit den Schnittstellen älterer Geräte übereinstimmen

Beibehaltung einheitlicher Formfaktoren für Peripheriegeräte (z. B. Laufwerksschächte oder Lüfter), um den Austausch zu vereinfachen

Dokumentieren von Systemkonfigurationen und Teilenummern für Ersatzteile

Zusammenarbeit mit Anbietern für schrittweise Einführungen und Support-Kontinuität

Hersteller, die End-to-End-Dienste anbieten, wie beispielsweise YENTEK, tragen zur Rationalisierung der Migrationen bei, indem sie die Verfügbarkeit von Teilen und technische Anleitungen aufrechterhalten.

Abschluss

Ein 4HE-Industrie-PC bietet die ideale Kombination aus Zuverlässigkeit, Erweiterbarkeit und Wartungsfreundlichkeit, die für anspruchsvolle Automatisierungsumgebungen unerlässlich ist. Dank der Möglichkeit, verschiedene Controller, E/A-Module und Speicher-Arrays in einem robusten, rackmontierbaren Gehäuse zu integrieren, fungieren diese Systeme als zentraler Knotenpunkt in industriellen Steuerungsarchitekturen.

Achten Sie bei der Geräteauswahl auf Rechenleistung, I/O-Flexibilität, Umweltverträglichkeit, Redundanz und Wartungsfreundlichkeit. Die Partnerschaft mit einem Hightech-Unternehmen wie YENTEK, spezialisiert auf Forschung und Entwicklung, Produktion, Vertrieb und Service von Industriecomputerprodukten, gewährleistet sowohl eine robuste Erstinstallation als auch langfristige Betriebsunterstützung.
